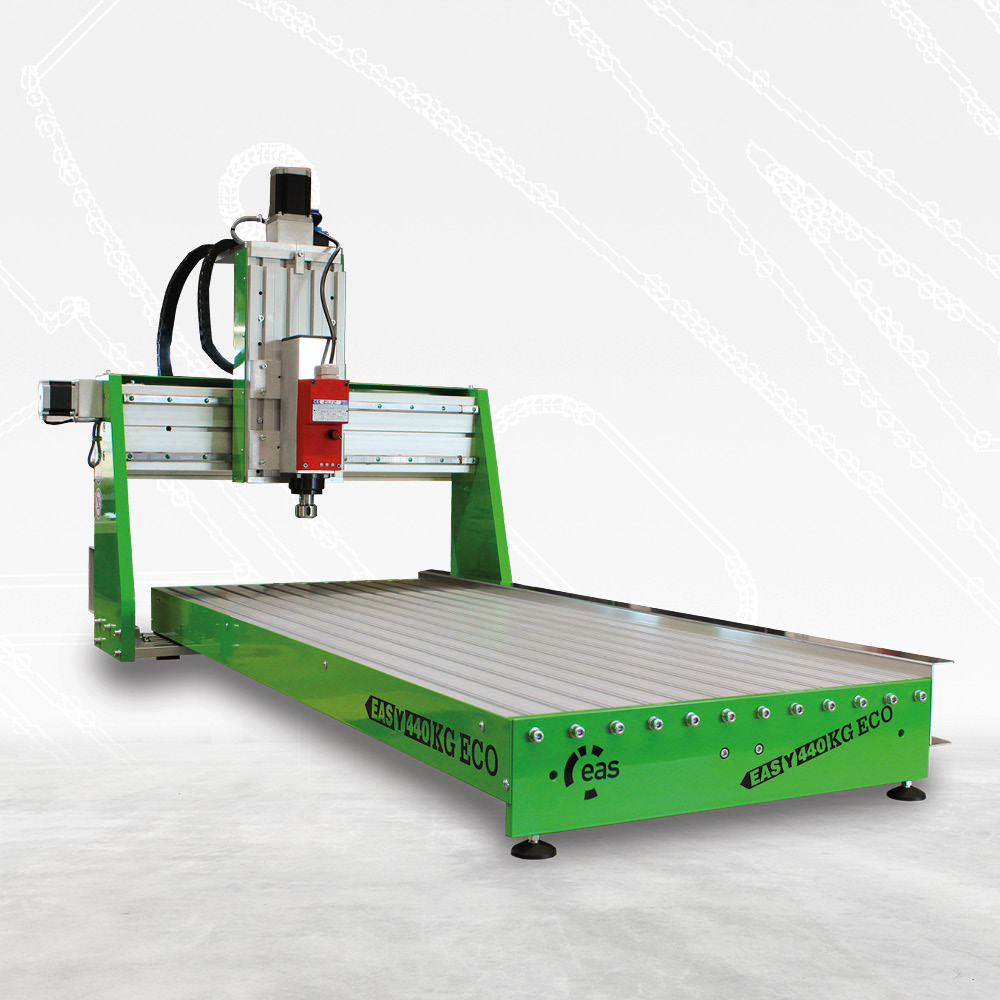

CNC Fräse EAS(Y) 440 KG ECO X1000mm x Y440mm x Z155mm
 440 KG ECO - 01_1000px.jpg "Artikelbild")
TOP
Die EAS(Y) KG ECO Baureihe ist die Weiterentwicklung der EAS (Y) Baureihe. Großzügig dimensionierte Seitenteile und Profile aus stranggepressten Industrieprofilen ermöglichen eine noch effizientere Bearbeitung verschiedenster Werkstoffe wie Holz, Kunststoff, GFK, CFK, Plexiglas, Dibond, Aluminium und Messing. Durch verschiedene Anbauteile an der Z-Achse kann Sie zum Fräsen, Gravieren, Folienschneiden, Isolationsfräsen, Dosieren und vieles mehr verwendet werden.
Leistungsmerkmale:
- Leitungswege spangeschützt in Energieketten.
- Stabile Alukonstruktion.
- Geschaltete 230V SCHUKO Steckdose auf Z-Achse.
- Alle Leitungen steckerfertig für unsere Steuerungen. (2m Leitungslänge ab Maschine)
- T-Nuten Tisch integriert.
- Kugelrollspindeln in X- und Y- Achse.
- Trapezgewinde in der Z-Achse.
- 3-fach kugelgelagerte Antriebsspindeln.
- Sehr gutes Preis-Leistungsverhältnis.
| EAS(Y) KG ECO | 300mini | 300 | 400mini | 440 | 600 | 600L |
|---|---|---|---|---|---|---|
| Verfahrweg X, Y, Z |
420mm 300mm 150mm |
1030mm 300mm 150mm |
420mm 400mm 150mm |
1030mm 440mm 150mm |
1030mm 620mm 150mm |
1290mm 620mm 150mm |
| Aufspannfläche X, Y in mm |
600mm 320mm |
1200mm 320mm |
600mm 480mm |
1200mm 480mm |
1200mm 640mm |
1450mm 640mm |
| Bearbeitungsfläche X, Y in mm |
390mm 300mm |
990mm 300mm |
390mm 440mm |
990mm 440mm |
990mm 620mm |
1240mm 620mm |
| Raumbedarf X, Y, Z |
765mm 685mm 810mm |
1365mm 685mm 810mm |
765mm 825mm 810mm |
1365mm 825mm 810mm |
1365mm 1005mm 810mm |
1615mm 1005mm 810mm |
| Gewicht: | ca. 46kg | ca. 52kg | va. 57Kg | ca. 61kg | ca. 80kg | ca. 95kg |
| Antrieb X Y: | Kugelumlaufspindeln 10mm Steigung Spielfrei eingestellt |
|||||
| Antrieb Z: | Trapezgewindespindel 6mm Steigung Selbsteinstellende Mutter |
|||||
| Linearachsen: | Profilschienenführungen mit Kugelumlauffschlitten X-Achse mit 4 Führungswagen Y- und Z-Achse mit 2 Führungswagen |
|||||
| Schrittmotoren: | 4A 110Ncm - X- und Y-Achsen 4A 165Ncm - Z-Achse |
|||||
| Genauigkeit: | Max. Positionierfehler ±0,1mm Technische Auflösung X / Y 0,005mm (mit ECO-Control) Technische Auflösung Z 0,003mm (mit ECO-Control) Wiederholgenauigkeit ±0,05mm |
|||||
| Geschwindigkeit: | 90mm/s (Positionieren auf der X- und Y-Achse) | |||||
| Oberflächen: | Eloxiert / Pulverlackiert (Wunschfarbe gegen Aufpreis möglich) | |||||
Datenblatt
