CUBUS 450 S | Kompakte CNC Fräsmaschine | Verfahrweg X600 Y450 Z170mm

CNC Fräsmaschine „CUBUS“
Die CNC-Maschinenbaureihe CUBUS erfüllt alle Anforderungen einer professionellen und effizienten Bearbeitungsmaschine. Mit ihren vielfältigen Möglichkeiten aufgrund des reichhaltigen Zubehörs kann sie nahezu an jede Aufgabe angepasst werden, so lässt sich die Maschine optional auch mit diversen Zusatzgeräten wie dem Tangentialmesser, Drehachse einem 3D Taster u.v.m. ausstatten.
Durch ihre Bauart und den installierten Sicherheitseinrichtungen erfüllt sie die hohen Anforderungen der EU-Vorschriften und Berufsgenossenschaften. Entsprechend der Risikobeurteilung und Auslegung der Bauteile nach SIL, erreicht sie den geforderten Performance Level (PL) d.


Mechanischer Aufbau



• 16mm Kugelrollspindeln mit einer Steigung von 10mm. (Auf Kundenwunsch auch Steigung der Spindeln von 2.5mm bis 20mm realisierbar)
• Als Linearachsen verwenden wir hochwertige Profilschienenführungen 15mm mit jeweils 2 Laufwagen pro Schiene. Alle Führungen sind verkleidet und sind somit geschützt vor Spänen, Staub und Kühlmittel.
• Feststehendes Portal mit bewegtem Tisch.
• Verwindungssteife Konstruktion.

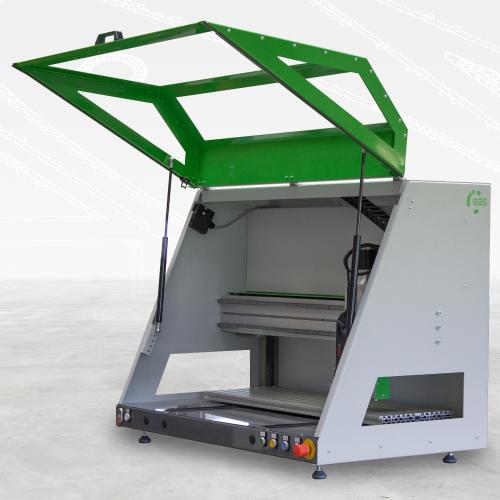

• Allseitig geschlossenes Gehäuse mit frontseitigem Zugang durch Hubtüre. Sicherheitsschalter mit Zuhaltung während des Fräsbetriebs.



Elektrischer Aufbau



• Hochauflösende Steuerung
• USB Anschluss
• Netzwerkanschluss ( Optional )
• Sicherheitsrelais für die Bedientür.
• Sicherheitsrelais für den Not –Aus – Kreis
• Alle Kabel vor Spänen geschützt
• Anschluss 230V / 16A
• Schrittmoren mit 4A




Anwendungsgebiete

Typische Einsatzgebiete der Maschine sind Schulen, Universitäten, Orthopädietechniker, Gravierbetriebe, Elektronikfertigung, Automobilindustrie, Medizintechnik, Werkzeug- und Formenbau, Uhren- und Schmuckindustrie, Optiker, Messebau, Modellbau, Architekturmodellbau,  u.v.m.

Werkstoffe

Werkstoffe wie Aluminium, Messing, Holz, Kunststoffe, GFK, CFK, Plexiglas, Dibond, Schaumstoffe usw. können bearbeitet werden. Mit verschiedenen Bearbeitungseinheiten können Aufgaben wie Fräsen, 3D-Bearbeitung, Schneiden, Dosieren, Messen, Gravieren und vieles mehr, ausgeführt werden.


Software

Standardmäßig werden die Maschinen der Baureihe CUBUS mit unserer NC-EAS(Y)Pro ausgeliefert, welche eine große Anzahl an Dateiformaten verarbeiten kann.

Import / Export

• Speichern und Laden der Maschinenparameter.
• Import der Dateitypen: HPGL, DXF, ISEL NCP, EPS/AI (PS-Adobe-3.0), DIN 66025, SVG Bohrdatei Excellon, Sieb & Maier.
• Einfügen von mehreren Zeichnungen, um alle in einem Arbeitsvorgang auf einem Werkstück zu bearbeiten.

Weitere Details zu unserer Maschinensteuerung NC-EAS(Y) erhalten Sie hier.

Weitere Details zu unserer Maschinensteuerung erhalten Sie hier.
:
