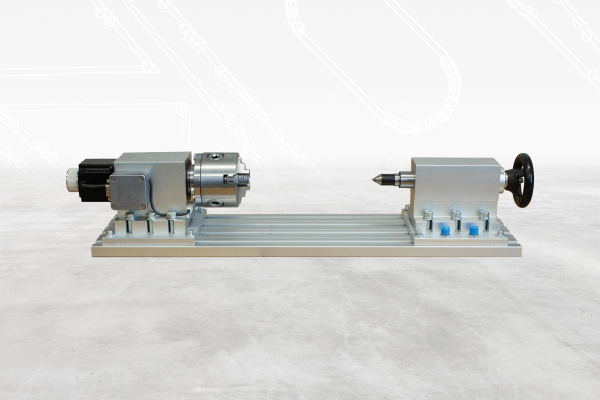

Drehachse mit 100mm Dreibackenfutter
Mit unserer Drehachse können Sie auf Ihrer CNC Fräse Bohrungen, Nuten oder Gravuren in Zylindrischen Bauteilen einbringen. Darüber hinaus lässt sich die Drehachse auch als Ersatz für eine Drechselbank verwenden.
Ausgestattet mit einem Präzisionsplanetengetriebe mit einer Übersetzung 50:1. Der Vorteil gegenüber dem oft verwendeten Schneckengetriebe ist, dass Sie die Drehachse im Stromlosen Zustand von Hand bewegen können.
Ausgestattet mit einem Referenzschalter lassen sich die einzelnen Abeitschritte jederzeit reproduzieren.
Technische Daten:
| Ø Dreibackenfutter: |
80mm |
| Höhe Zentrum/Tisch: |
75mm |
| |
|
Lieferumfang:
- Fertig geprüfte Drehachse
- Referenzschalter
- 2 Phasen Schrittmotor NEMA 23
- Insgesamt 6 Backen für Innen- und Aussenspannung
- Futterschlüssel
- Anschlusskabel zur Steuerung.
- Ohne Reitstock ! Reitstock
Die auf den Bildern dargestellten Bauteile wie Nutenplatten und
Reitstock sind
nicht im Lieferumfang enthalten.
Pinbelegung Drehachse Art. 4500.001
download
